Ngoại trừ IDS của Heidelberg dựa trên một công nghệ hoàn toàn mới thì các đầu ghi GLV và của Creo có nguyên tắc hoạt động tương tự chỉ khác cơ chế on-off laser. Sử dụng GLV (Grading Light Valve) có hai hãng là Agfa và Screen, sử dụng MOEMS (Micro-Opto-Electro-Mechanical Sys-tems) có Creo-Kodak.

Kỹ thuật dùng các diode đơn lẻ có các hạn chế về tốc độ nên giải pháp tăng số lượng tia ghi cùng lúc là giải pháp được lựa chọn ngày hôm nay. Đại diện cho các giải pháp này là các đầu ghi GLV,đầu ghi của Creo (Kodak) và IDS laser của Heidelberg.
Ngoại trừ IDS của Heidelberg dựa trên một công nghệ hoàn toàn mới thì các đầu ghi GLV và của Creo có nguyên tắc hoạt động tương tự chỉ khác cơ chế on-off laser. Sử dụng GLV (Grading Light Valve) có hai hãng là Agfa và Screen, sử dụng MOEMS (Micro-Opto-Electro-Mechanical Sys-tems) có Creo-Kodak. Chúng ta cùng tìm hiểu nguyên lý hoạt động và ưu nhược điểm của từng kỹ thuật và sự khác biệt khi các hãng sản xuất máy ghi bản áp dụng vào thiết kế của mình.

NGUYÊN LÝ CHUNG
Các hệ thống ghi bản nhiều tia (multibeams) đều sử dụng một hay hai mảng diode hồng ngoại năng lượng
cao 40W-50W bao gồm nhiều diode gộp lại (19 - 23diode). Chùm tia laser được hướng tới bộ phận kênh tách thành nhiều tia, phổ biến hiện nay là 512 tia, các máy của Creo-Kodak có thể có số tia thấp hơn 240 - 512 tia. Các tia laser tiếp tục được hướng tới bộ phận on-off laser light valve của CreoKodak hay GLV trước khi qua hệ thống thấu kính hội tụ chiếu lên bản kẽm.

Các cấu trúc như vậy có một ưu điểm là tốc độ ghi bản có thể đạt rất cao trong khi tốc độ vòng quay của trống thấp dưới 300 rpm. Không cần có thiết bị cân bằng động cũng như máy hoạt động ổn định hơn. Tốc độ tối đa ngày nay có thể đạt được là 48 bản/giờ với máy của Luescher. Một câu hỏi luôn được đặt ra đối với các thiết bị ghi bản nhiệt là nếu 1 diode hỏng thì chuyện gì xảy ra?

Đối với các máy của CreoKodak thì các diode liên kế sẽ tăng công xuất để bù và máy hoạt động tiếp tục với tốc độ thấp hơn. Nếu diode thứ 3 hư thì phải thay.thế toàn bộ đầu ghi. Đối với máy của Screen PTR 8800 thì đầu ghi được thiết kế với hai nguồn laser độc lập nếu một trong hai nguồn có diode hư thì máy tắt nguồn đó và chỉ sử dụng nguồn còn lại. Tốc độ ghi giảm xuống. Theo các thông tin của Screen thì nguồn laser có thể được thay thế độc lập mà không thay thế cả đầu ghi.

cong ty in, in an, công ty in, in ấn

GLV SỰ THẬT VÀ HUYỀN THOẠI
GLV là một kỹ thuật do Silicon light machines phát triển từ 1997 (www.siliconlight.com) phục vụ việc hiền thị độ phân giải cao ứng dụng trong truyền hình hay quảng cáo. Kỹ thuật này được Agfa và Screen ứng dụng vào ghi bản laser nhiệt từ năm 2004. Về bản chất nó cũng chỉ là một trong nhiều kỹ thuật để on-off laser, CreoKodak thật ra là người quan tâm kỹ thuật này đầu tiên nhưng quyết định không đi theo hướng này vì nhiều lý do. Tại Việt Nam các máy ghi dùng GLV được quảng cáo như một kỹ thuật tiên tiến và hiện đại nhất hiện nay. Vậy chúng ta cùng tìm hiểu nó là cái gì.

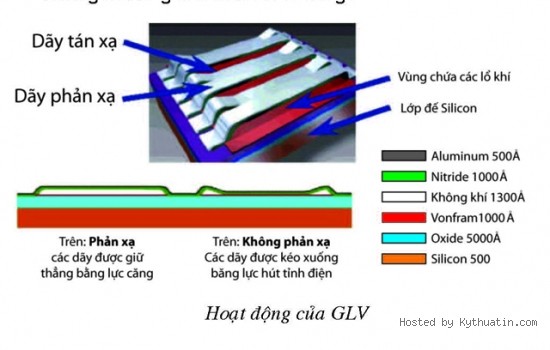

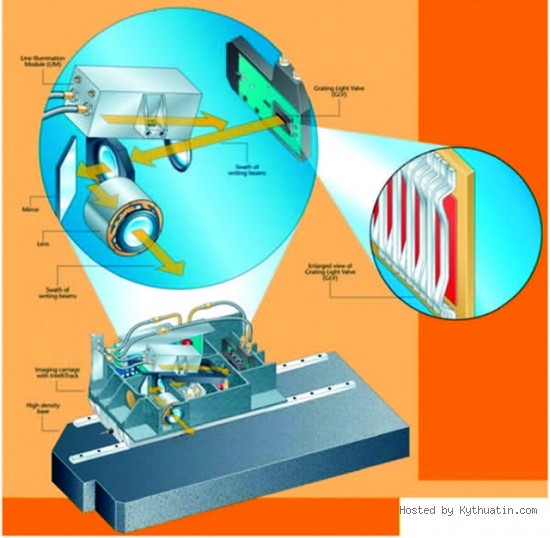

GLV là một linh kiện trên đó có bố trí các dải siêu mảnh (micro-ribbon) song song với nhau. GLV dùng cho ghi bản nhiệt có 6528 dải chia thành 1088 pixel mỗi pixel 3 cặp active và inactive. (nguyên thuỷ cho HDTV cần 1080 pixel). Bề mặt của các dải này đóng vai trò như các gương phản chiếu. Ở vị trí song song nó phản chiếu ánh sáng và ở vị trí lõm xuống nó tán xạ ánh sáng (Dif-fraction) như vậy tia sáng laser có thể được on-off tuỳ theo ghi hay không ghi. Đó là một cách giải thích rất sơ lược về nguyên lý hoạt động, nhưng GLV có ưu điểm gì so với các MOEMS khác? Đó chính là tốc độ chuyển mạch (trạng thái reflect hay diffraction) rất nhanh. Một điều kiện tiên quyết cho việc nâng cao tốc độ ghi bản. Tốc độ ghi cao sẽ phải trả giá bằng chất lượng điểm ghi được đánh giá dựa trên spot size nhỏ nhất và độ ổn định của tia laser. Nếu chúng ta để ý thì sẽ thấy Agfa có hai model máy dùng GLV là Avalon LF thông thường và Avalon LF Elite. Với LF thông thường chúng ta chỉ ghi được tram tối đa 200 lpi nhưng với Elite thì tram tối đa là 340 lpi với sublima. Điểm khác biệt trong cấu trúc của Agfa là các ribbon của GLV được chia thành mấy cặp. Đối với Screen thì khi ghi Spekta ta phải bật chế độ fine mode trong trình điều khiển và khi đó tốc độ ghi còn một nửa !? Đặc điểm chung của các đầu ghi GLV là chất lượng ghi tram FM thấp.

cong ty in, in an, công ty in, in ấn

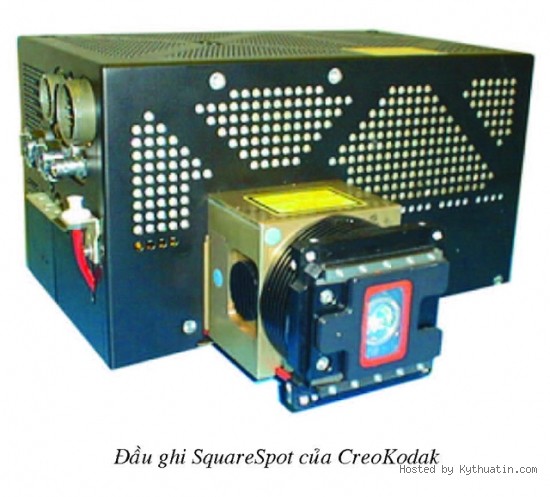

ĐẦU GHI SQUARESPOT CỦA CREOKODAK
Điểm ghi của laser vuông? điều này mâu thuẫn với các quy tắc vật lý vì ánh sáng chiếu xuống điểm sẽ có hình tròn hay hình elipse. Vậy làm cách nào CreoKodak tạo ra được spot hình vuông ? Cách giải quyết của Creo rất hay và sáng tạo đó là sử dụng độ phân giải bất đối xứng. Đầu ghi SquareSpot có độ phân giải 10.000x 2400 dpi với spot size 2.5 x10 micron. Một điểm ghi của SquareSpot như vậy bao gồm 4 điểm ghi liền kế và tạo ra một spot gần như vuông. Cách ghi này có ưu điểm là tram rất sắc nét, độ ổn định cao. CreoKodak là nhà sản xuất duy nhất hiện nay có thể ghi tram FM 10 micron với đầu ghi SquareSpot mặc dù việc ứng dụng tram FM 10 micron còn là một dấu hỏi lớn. Chúng ta sẽ trở lại vấn đề tram FM trong một dịp khác. CreoKodak trong thời gian gần đây cũng chạy theo phong trào tăng tốc độ máy ghi và khi đó chấp nhận hy sinh chất lượng. Hiện tại trên thị trường dòng máy Trendsetter luôn có hai model là dùng đầu ghi SquareSpot hay đầu ghi thường. Giá thành máy ghi với đầu ghi thường thấp hơn so với đầu ghi SquareSpot. Các dòng máy Magnus mới của CreoKodak cũng vậy, với hai model có và không có SquareSpot

cong ty in, in an, công ty in, in ấn

AUTOFOCUS
Ánh sáng của laser nhiệt có bước sóng trong vùng hồng ngoại 830 nm, việc lấy nét, chỉnh độ hội tụ focus của tia sáng có bước sóng dài là một công nghệ phức tạp, Hei-delberg, Agfa, CreoKodak hiện thực được autofocus trên các đầu ghi của mình và điều này đem lại thuận tiện cho người sử dụng khi mà các bản kẽm có thể có bụi, bề mặt không tuyệt đối phẳng, máy vẫn ghi và cho chất lượng hình ảnh bảo đảm chất lượng. Khác với các đầu ghi của Screen với focus cố định nhiều khi các vùng out of focus trên bản kẽm chỉ được phát hiện khi đã đem lên máy in. Đầu ghi GLV trên các dòng máy PTR 8800 cũng chỉ có focus cố định.

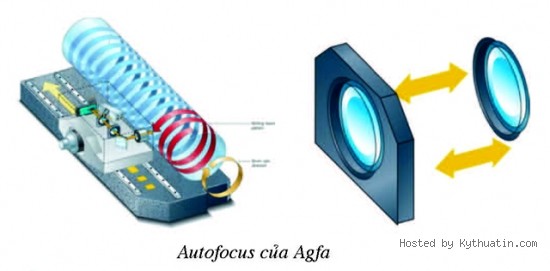

Autofocus của Agfa
