16 Tháng Ba 2012 :: 5:29 CH :: 5252 Views :: Tìm hiểu về in ấn

Trước khi tram hoá bởi RIP, hình ảnh sẽ được chuyển đổi sang không gian màu CMYK hoặc Grayscale. Khi chuyển đổi, các phần mềm ứng dụng sẽ tự động bù dot-gain theo cấu hình đã thiết lập trước.

BÙ DOT-GAIN TRONG CHẾ BẢN ĐIỆN TỬ:
1. Bù dot-gain trong các phần mềm ứng dụng
Trước khi tram hoá bởi RIP, hình ảnh sẽ được chuyển đổi sang không gian màu CMYK hoặc Grayscale. Khi chuyển đổi, các phần mềm ứng dụng sẽ tự động bù dot-gain theo cấu hình đã thiết lập trước.

Để hình ảnh in ra không bị tối do hiện tượng dot-gain trên tờ in, các thông số thiết lập cho việc chuyển đổi trong chức năng Color Settings hay Color Management (ICC Profiles, Rendering Intent) phải thích hợp với phương pháp in, loại giấy in. Với các phần mềm đồ hoạ không có khả năng bù dot-gain cho hình ảnh dạng vec-tơ, khi tô màu cho các đối tượng cũng cần lưu ý lựa chọn giá trị tông màu phù hợp để in ra trên tờ in không quá tối và ảnh hưởng đến các yêu cầu chất lượng khác của tờ in.

Lưu ý: Các ICC profile của máy in hình thành trên cơ sở tạo tram tuyến tính trên bản in.

cong ty in, công ty in, in an, in ấn

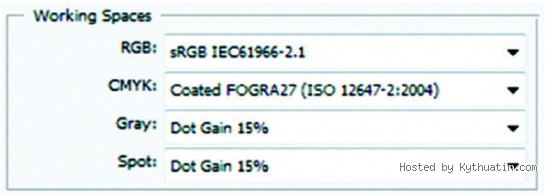

Điều chỉnh dotgain trong Photoshop

2. Bù dot-gain bằng các công cụ canh chỉnh trên RIP (Calibration Manager)
2.1 Tạo tram in tuyến tính trên bản tách màu (phim, kẽm):
Hầu hết các nhà in áp dụng chuẩn mực tạo tram in tuyến tính trên tờ phim tách màu và trên bản in. Tức là trị số tram in đo được trên phim hay trên bản bằng trị số tông màu hình ảnh đo được trên file với một sai số nào đó (thông thường từ 1% đến 2%).

Sự thay đổi kích thước hạt tram trong chế bản không lớn. Để tạo tram in tuyến tính trên phim hay bản in, các máy ghi, máy hiện được canh chỉnh với các thông số ghi và hiện bản tối ưu kết hợp với việc sử dụng chức năng tuyến tính hoá tạo tram in của công cụ canh chỉnh tầng thứ hình ảnh trên RIP (chức năng Linearization) để bù trừ sai lệch kích thước các hạt tram khi ghi và hiện bản. Công việc này rất quen thuộc đối với các cơ sở ghi phim tách màu: nhân viên kỹ thuật chế bản tiến hành ghi và hiện phim các mẫu thử (test form) sau đó sử dụng máy đo mật độ phim đo và nhập các giá trị đo được để hiệu chỉnh RIP điều khiển máy ghi phim đạt kết quả ghi tram tuyến tính trên tờ phim tách màu.

Với công nghệ CTP ghi bản nhạy sáng (visible light CTP), việc canh chỉnh tạo tram in tuyến tính trên bản in thực hiện như công nghệ CTF. Riêng với công nghệ CTP ghi bản nhạy nhiệt (thermal CTP), do tính chất và nguyên lý của loại bản này là bản in kĩ thuật số thực sự, chỉ cần thiết lập các thông số ghi và hiện bản thích hợp (focus, cường độ chiếu sáng, tốc độ quay trống ghi, nhiệt độ và thời gian hiện bản) là có thể đạt được kết quả tạo tram tuyến tính trên bản in.

2.2 Bù trừ sai lệch dot-gain trên tờ in so với tiêu chuẩn.
Các ICC Profile sử dụng để chuyển đổi màu của hình ảnh trong phần mềm ứng dụng thông thường chưa thể giúp đạt ngay chất lượng in theo tiêu chuẩn do nhiều yếu tố khác nhau. Ví dụ, một nhà in nào đó chọn tiêu chuẩn SWOP cho in offset tờ rời. Khi chuyển đổi màu hình ảnh trong Adobe Photoshop chúng ta đã lựa chọn ICC profile theo đúng tiêu chuẩn SWOP. Hệ thống chế bản đã được canh chỉnh và bản in được tạo ra với tram in tuyến tính, ổn định. Máy in cũng được canh chỉnh đảm bảo áp lực in đạt yêu cầu. Với các điều kiện trên, hình ảnh in ra trên giấy thông thường chưa thể đảm bảo các yêu cầu chất lượng – ví dụ dot-gain – theo đúng tiêu chuẩn được. Lý do là loại mực sử dụng trong nhà in khác với loại mực in ra để tạo ICC Profile v.v.. Khi đó, để đảm bảo các giá trị dot-gain trên tờ in tuân theo tiêu chuẩn đã chọn thì cần phải bù trừ sai lệch dot-gain giữa các giá trị dot-gain thực tế và dot-gain tiêu chuẩn.

Giải pháp dễ dàng và hiệu quả nhất cho công việc này là thực hiện bù dot-gain trên các thiết bị RIP ở bộ phận chế bản (ví dụ chức năng Process Calibration của công cụ Calibration Manager). Các giá trị dot-gain tiêu chuẩn cần áp dụng và các giá trị dot-gain đo trên tờ in sẽ được nhập vào bảng Process Calibration, sau đó được so sánh đối chiếu để tạo ra đường cong hiệu chỉnh mong muốn.

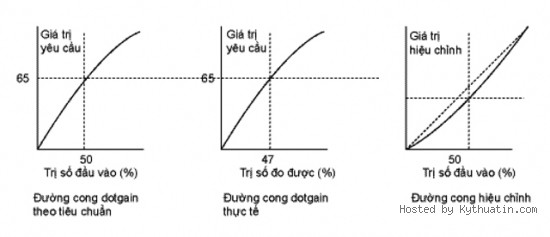

Minh hoạ dưới đây là giải thích cho quá trình bù trừ sai lệch dot-gain trên tờ in so với tiêu chuẩn thực hiện trên RIP :

Theo tiêu chuẩn, trị số tram in đo được trên tờ in phải là 65% khi tông màu hình ảnh trên file là 50%.

Trong thực tế, trị số tram in đo được trên tờ in 65% khi tông màu hình ảnh trên file là 47%.

Thực hiện Process Calibration, tông màu hình ảnh đo được trên màn hình là 50% sẽ được hiệu chỉnh còn 47% trước khi RIP thực hiện tram hoá (nếu tạo tram in tuyến tính thì giá trị tram in đo được trên bản CTP là 50%, sau khi bù dot-gain thì giá trị tram in đo được trên bản CTP là 47%).

cong ty in, công ty in, in an, in ấn

Khi in nhiều màu, mỗi màu sẽ có sự thay đổi tầng thứ khác nhau với cùng một trị số tầng thứ trên dữ liệu chế bản, vì vậy ta phải xây dựng đường hiệu chỉnh tầng thứ cho từng màu. Ngoài ra, đường hiệu chỉnh tầng thứ để bù dot-gain trên tờ in còn phụ thuộc loại tram in, hình dạng điểm tram, loại bản in, loại giấy, mực in, máy in v.v… Tức là ta phải tạo nhiều đường hiệu chỉnh dot gain theo các điều kiện thực tế.

Khi sai lệch tầng thứ vượt mức cho phép của tiêu chuẩn áp dụng, cần chỉnh lại các đường hiệu chỉnh dot gain.

Tất cả các đường cong bù dot-gain trên tờ in được lưu lại làm cơ sở dữ liệu để sử dụng cho việc điều chỉnh các giá trị tông màu của dữ liệu hình ảnh đầu vào RIP (input values).

III. MỘT SỐ VÍ DỤ VỀ CANH CHỈNH TẠO TRAM TUYẾN TÍNH TRÊN BẢN IN VÀ BÙ TRỪ SAI LỆCH DOT-GAIN TRÊN TỜ IN THEO TIÊU CHUẨN
Giả sử dot-gain tiêu chuẩn trên tờ in là 15% tương ứng với trị số input-file là 50%.

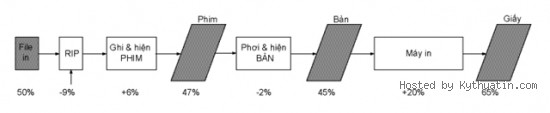

CTF WORKFLOW
cong ty in, công ty in, in an, in ấn

Không thực hiện linearization khi ghi phim (tram xuất: 150 lpi)
cong ty in, công ty in, in an, in ấn

Thực hiện linearization khi ghi phim (tram xuất: 150 lpi)

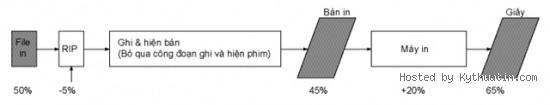

CTP WORKFLOW

cong ty in, công ty in, in an, in ấn

Không thực hiện process calibration khi ghi bản (tram xuất : 200 lpi)

Thực hiện process calibration khi ghi bản (tram xuất : 200 lpi)

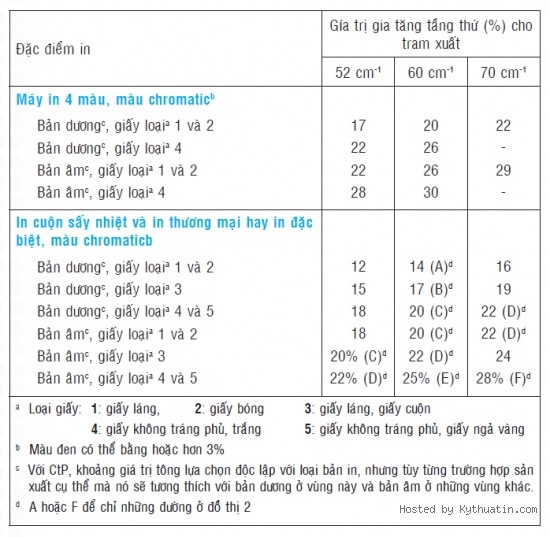

DOT GAIN TRONG IN TỜ RỜI VÀ IN CUỘN SẤY NHIỆT (HEAT - SET WEB) THEO TIÊU CHUẩN ISO 12647-2

cong ty in, công ty in, in an, in ấn

Đường biểu diễn dot gain :

cong ty in, công ty in, in an, in ấn

DOT GAIN TRONG IN CUỘN THÔNG THƯỜNG (COLD-SET WEB) THEO TIÊU CHUẨN ISO 12647-3

Tram in : AM – Elliptical – 100lpi. Đơn vị : %
