Công nghệ Chế bản Flexo ngày nay I

Công nghệ Chế bản Flexo ngày nay I
19 Tháng Ba 2012 :: 9:43 SA :: 5725 Views :: Tìm hiểu về in ấn

Ngày nay, công việc chế bản đã thay đổi rất nhiều, ngày càng khoa học, với chất lượng được nâng cao vượt bậc và mọi người thấy nó khá phức tạp. Bài viết này hy vọng sẽ giải thích những điểm chính về công nghệ Flexo và làm sáng tỏ một số điểm thường gây thắc mắc.

Quy trình làm bản Flexo, về cơ bản thật là đơn giản. Bạn có thể bắt đầu với một tấm vật liệu polymer rắn (hoặc lỏng) tác động chọn lọc bằng tia UV rồi bóc tách những phần tử không in ra khỏi bản. Hơn 30 năm trước bản Flexo được làm bằng tay và được khắc bằng những người thợ chế bản khéo léo.
Nhưng ngày nay, công việc chế bản đã thay đổi rất nhiều, ngày càng khoa học, với chất lượng được nâng cao vượt bậc và mọi người thấy nó khá phức tạp. Bài viết này hy vọng sẽ giải thích những điểm chính về công nghệ Flexo và làm sáng tỏ một số điểm thường gây thắc mắc.

Thuật ngữ về bản Flexo
Để hiểu rõ quá trình làm bản, trước tiên ta cần hiểu cấu trúc của bản Flexo và một số thuật ngữ. Sau khi chế bản, khu vực nền trên đó phần tử in tạo chân được gọi là đế bản (floor) hay cũng chính là phần tử không in. Chiều cao từ đế bản cho tới bề mặt hình ảnh gọi là phần tử in nổi (relief). Mặt lưng của bản được tăng cường bằng một lớp đế (bằng polyester, nhôm hoặc kim loại…) nhằm tạo sự ổn định về kích thước bản khi in.

Chiều dày bản phụ thuộc vào loại máy in và công dụng in của nó. Chiều dày bản thay đổi từ 0.045” (1.14 mm) tới 0.25” (6.35 mm). Độ dày trung bình của loại bản mỏng ở Bắc Mỹ là 0.067” (1.70 mm) được dùng cho nhãn mác, hộp giấy, bao bì mềm… Bản dày từ 0.125” (3.175 mm) tới 0.25” (6.35 mm) thường được dùng nhiều trong in bao bì carton dợn sóng và trên các loại bao dệt PP…

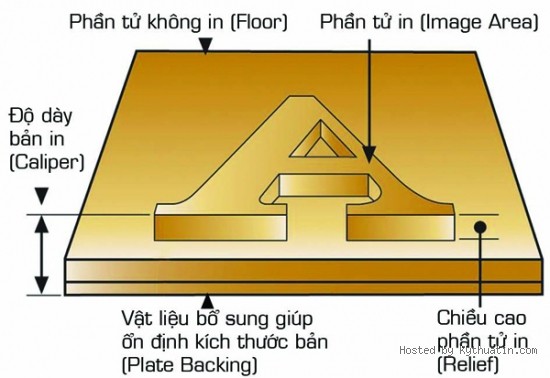

Hình 1: Cấu trúc của bản in Flexo

Quy trình chế tạo bản
Có hai loại bản photopolymer cơ bản là: bản lỏng hoặc bản rắn, dùng để gia công hầu hết các bản Flexo. Bản photopolymer được cấu tạo gồm những phân tử monomer và phần tử kích hoạt bằng tia UV (photoinitiator). Do đó, sau khi được chiếu sáng bằng tia UV, các phần tử photoinitiator sẽ phản ứng hóa học và kết nối với các monomer sẽ tạo thành một khối hợp chất polymer. Với bất cứ loại bản nào: lỏng hay rắn, bản analog hay digital, đều theo cùng một quy trình phản ứng hóa học này trong quá trình gia công, tạo bản.

Thông thường, bước đầu tiên là phơi phần đế của bản với tia UV, làm cứng chúng đồng đều để tạo phần nền (floor) đạt độ cao cần thiết. Phần mặt trước của bản sau đó được phơi tia UV một cách chọn lọc nhờ vào các loại bản che (phim âm bản trong công nghệ Analog hoặc lớp mask trong công nghệ Digital). Phần bị chiếu sáng sẽ bị polymer hóa tạo thành hình ảnh in nổi. Còn các phần tử bị che sẽ không bị polymer hóa và sẽ được tách ra trong quá trình hiện bản. Hình ảnh càng chi tiết thì qui trình phơi càng lâu.

Phần tử không polymer hóa sẽ được bóc tách bằng nhiều phương pháp khác nhau cho tới mặt đế bản chỉ còn lại phần tử in nổi. Phương pháp phổ biến nhất là tách phần tử không in của bản rắn bằng các loại hóa chất rửa bản (dung môi truyền thống hoặc dung môi loại mới mùi nhẹ, hoặc là nước pha với các chất tẩy rửa). Một phương pháp khác là gia nhiệt: bao gồm việc làm nóng chảy các phần tử polymer rồi tách chúng ra bằng áp lực. Đối với bản polymer lỏng, các phần tử polymer lỏng không sử dụng được gom lại để tái chế, phần còn lại của bản được xử lý để hoàn thiện trước khi in.

Trong trường hợp hiện rửa bằng dung môi: sau khi phần tử không in được bóc tách, dung môi này thường bị hấp thụ vào tấm bản làm bản phồng lên. Do đó, bản polymer phải qua công đoạn sấy bản để dung môi được bốc hơi hết để bản phục hồi lại kích thước ban đầu trước khi qua giai đoạn kế tiếp. Việc này thực hiện bởi những bộ gia nhiệt và quạt thổi khí nóng vào bản.

Tiếp đến là công đoạn chiếu sáng hoàn tất bản: Do phần giữa tấm polymer vẫn còn sót lại những phần tử chưa polymer hóa, còn dính nên độ bền bản không cao, chất lượng chưa tốt. Để khắc phục vấn đề này, bản được chiếu sáng lần nữa bằng đèn UVA và UVC để hoàn thành quá trình polymer hóa cũng như làm khô hoàn toàn mặt bản.
Bản polymer sau đó được kiểm tra, đo đạc và hoàn thiện. Bản sau khi gia công phải được lưu giữ một thời gian trước khi sử dụng vì phản ứng polymer hóa không ngừng ngay lập tức mà thường tiếp tục diễn ra nhiều giờ cho đến khi hoàn toàn ổn định. Đem sử dụng bản quá sớm có thể giảm tuổi thọ bản và ảnh hưởng đến sự ổn định, đặc biệt đối với những chi tiết hình ảnh nét nhỏ.

cong ty in, in an, công ty in, in ấn

Hình 2: Quá trình đo đạc và kiểm tra bản Flexo

Trên đây là qui trình gia công bản Flexo và nó tương đối đơn giản. Điều làm cho việc chế bản Flexo phức tạp là chất lượng bản thay đổi đáng kể do những kết hợp giữa các yếu tố có thể xảy ra như:
- Vật liệu bản polymer, độ dày bản, độ cứng bản, mặt nạ mask, công nghệ ghi bản.
- Hệ thống xử lý bản, dung dịch xử lý bản và những công đoạn khác nhau của việc hoàn thiện bản. Nó cũng tùy thuộc vào sản phẩm in Flexo như là: nhãn in cuộn khổ hẹp (narrow web), bìa carton, bao thư, bao bì mềm, bao nylon nhiều lớp hay bao bì carton dợn sóng v.v…

Theo kythuatin.com
