Công nghệ digital LAMS không dùng phim, thay vào đó một lớp mặt nạ màu đen được áp chặt lên mặt bản. Lớp mặt nạ đen được đốt bằng tia laser công suất cao, sau đó phần tử bị đốt được hút sạch để lộ ra phần tử in, phần mặt nạ còn lại sẽ che phủ phần tử không in. Bản sau đó được phơi với quy trình phơi thông thường, nhưng không có hút chân không, tức là nó được phơi với sự hiện diện của không khí.

Phương pháp tạo bản
Phương pháp tạo bản thông dụng nhất hiện nay trong in Flexo là analog và digital Laser Ablative Mask System (LAMS). Đối với hệ thống analog, phim matt (phim có mặt nhám chuyên dùng cho bản Flexo) được ghi riêng trước khi đặt lên trên tấm bản analog, sau đó tất cả được phủ lên một tấm phim để hút chân không. Sau khi hút chân không, bản Flexo được phơi bằng tia UV. Hạt tram và đường nét trên bản thường to hơn so với tram và đường nét trên phim vì sự tán xạ và phản xạ của ánh sáng sau khi xuyên qua nhiều lớp như: lớp phủ, tấm phim đã ghi và tấm che ngăn không cho phim dính vào bản. Bản analog cũng có cấu trúc hạt tram bằng đầu (flat top) với độ bền hạt tương đối tốt.

Công nghệ digital LAMS không dùng phim, thay vào đó một lớp mặt nạ màu đen được áp chặt lên mặt bản. Lớp mặt nạ đen được đốt bằng tia laser công suất cao, sau đó phần tử bị đốt được hút sạch để lộ ra phần tử in, phần mặt nạ còn lại sẽ che phủ phần tử không in. Bản sau đó được phơi với quy trình phơi thông thường, nhưng không có hút chân không, tức là nó được phơi với sự hiện diện của không khí. Phần tử oxy trong không khí tác động lên các phân tử kích hoạt polymer, làm chậm quá trình polymer hóa, điều này khiến hạt tram bị co lại và thay vì bằng đầu, hạt tram có hình đầu tròn như viên đạn.

Công nghệ thế hệ thứ 3 được phát minh từ năm 2008 là công nghệ làm bản Laminate. Với công nghệ này, một lớp phim nhạy nhiệt chất lượng cao Thermal Imaging Layer (TIL), được ghi bằng máy ghi bản công suất thấp, tương tự loại dùng trong chế bản Offset. Lớp TIL này sau đó được ép chân không lên mặt bản digital Flexo chuyên dùng. Nhờ vậy mặt thuốc của TIL hoàn toàn tiếp xúc với bản polymer, còn đế phim sử dụng như một rào chắn ngăn oxy tác động. Cả bản và lớp TIL được phơi trong không khí, nhưng không có tác dụng của oxy. Tiếp xúc hoàn hảo giữa bản với mặt thuốc tạo kết quả chuyển tiếp hình ảnh 1: 1 từ file sang bản. Lớp TIL sau đó được bóc khỏi trước khi hiện bản và xử lý như qui trình bình thường. Cấu trúc của hạt tram có chóp bằng đầu tạo sự bền bản khi in như bản analog nhưng độ phân giải cao hơn rất nhiều, tới 300 lpi và tầng thứ đầy đủ từ 0 – 100%.

cong ty in, in an, công ty in, in ấn

Hình 3: Cấu trúc hạt tram chóp bằng đầu

Bản Flexcel NX Bản Flexo Digital truyền thống

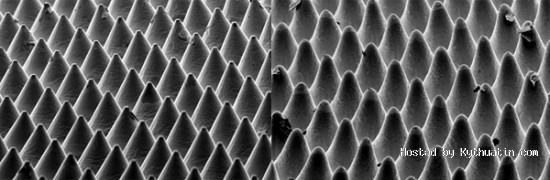

Hình 4: Hạt tram chóp bằng đầu của công nghệ làm bản Laminate và hạt tram chóp đầu tròn của công nghệ ghi bản truyền thống

cong ty in, in an, công ty in, in ấn

Hình 5: Với công nghệ Laminate, chuyển tiếp hình ảnh từ file sang bản polymer là 1:1

cong ty in, in an, công ty in, in ấn

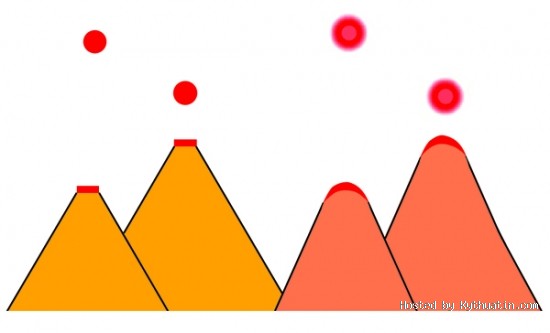

Hình 6: So sánh hình ảnh in ra với hạt tram chóp bằng đầu và hạt tram chóp đầu tròn

cong ty in, in an, công ty in, in ấn

Hình 7: Máy CTP Kodak Trendsetter NX

cong ty in, in an, công ty in, in ấn

Bản Flexcel NX có thể tái tạo màu sắc hoàn hảo 1-99% dot

Phương pháp làm bản thứ 4 là khắc trực tiếp Direct Laser Engraving (DLE): ở phần tử không in được đốt bởi đầu laser có công suất cực cao, nhằm tạo phần hình ảnh nổi. Đây là quá trình làm bản thuần túy digital, không dựa vào phản ứng hóa học nhờ tia UV. Nó được sử dụng phổ biến cho việc in hình ảnh liên tục và chế bản hình ống (sleeve). Tốc độ ghi và giá thành của hệ thống laser khá đắt là hạn chế của công nghệ đang phát triển này.
