CTP nhiệt thế hệ 4 là loại bản kẽm âm, chỉ có 1 lớp phủ đơn trên nền nhôm anod hoá. Lớp phủ gồm các hạt polymer có kích thước từ 15 đến 150 nm, bột màu hấp thụ bức xạ hồng ngoại gần và các polymer liên kết thụ độn

Dòng CTP nhiệt thứ 3 cũng là loại bản kẽm dương nhưng có 2 lớp phủ trên nền nhôm [5], đơn cử có loại bản kẽm “Sword” của Kodak. Lớp phủ dưới là lớp ghi hình gồm có copolymer methacrylate, bột màu hấp thụ bức xạ hồng ngoại gần và bột màu hấp thụ ánh sáng nhìn thấy. Lớp phủ trên có thành phần chủ yếu là nhựa Novolak và nhóm ức chế hoà tan napthoquinone diazide. Các polymer ở lớp phủ dưới dễ tan trong dung dịch thuốc hiện kiềm hơn các polymer ở lớp phủ trên. Khi phơi dưới bức xạ laser hồng ngoại gần, lớp dưới sẽ bị phân huỷ một phần tạo thành khí thoát ra bề mặt, gây rỗ (cỡ micro) ở lớp phủ trên (xem hình 4). Các lỗ rỗ siêu nhỏ trên lớp phủ trên này tạo điều kiện cho dung dịch thuốc hiện kiềm xâm nhập vào lớp phủ dưới và hoà tan cả 2 lớp phủ trong quá trình ghi bản. Việc sử dụng copolymer methacrylate cho lớp phủ dưới của loại CTP nhiệt này có độ bền hơn 1 triệu lượt in mà không đòi hỏi phải sấy sau ghi kẽm. Nhược điểm của loại CTP này là tạo ra các mảnh bụi vụn trong quá trình ghi ảnh và giá thành cao.

cong ty in, in an

Hình 4: Ảnh hiển vi điện tử của vùng phơi laser
hồng ngoại gần và vùng không phơi.
CTP nhiệt thế hệ 4 là loại bản kẽm âm, chỉ có 1 lớp phủ đơn trên nền nhôm anod hoá. Lớp phủ gồm các hạt polymer có kích thước từ 15 đến 150 nm, bột màu hấp thụ bức xạ hồng ngoại gần và các polymer liên kết thụ động [6]. Dưới tác dụng của bức xạ laser hồng ngoại gần, các hạt polymer chảy ra hoặc kết dính lên nền nhôm tốt hơn. Phần không phơi sau đó sẽ bị loại bỏ bằng dung dịch nước rửa chứa Arabic gum hoặc các chất hoạt động bề mặt. Tiêu biểu cho dòng sản phẩm này là loại bản kẽm của Agfa được thương mại hoá từ năm 2004 với tên “Azura”. Nhược điểm của sự nóng chảy và kết dính bằng nhiệt này là đòi hỏi mật độ năng lượng tương đối cao khi cho ghi ảnh bằng laser (khoảng > 300 mJ/cm2).
CTP nhiệt thế hệ 5 cũng là loại bản kẽm âm có 1 lớp nhạy laser hoặc 2 lớp được phủ lên nền nhôm. Lớp dưới là lớp ghi hình, và lớp trên là lớp phủ ngoài để chặn oxy và hơi ẩm. TS. Nguyễn Thanh Mỹ và đồng sự của ông [7] mô tả bản CTP nhiệt này có 1 lớp gồm các hạt polymer (hình 5), các oligomer iodonium có khả năng phản ứng (hình 6), các bột màu hấp thụ bức xạ hồng ngoại gần và các chất tạo màu. Một ví dụ của loại bản kẽm này mới được thương mại hoá gần đây là của Công ty Sản xuất Vật tư Ngành in Mỹ Lan dưới tên thương mại là “Thermal NP1”.Dưới tác dụng của laser hồng ngoại gần, các hạt polymer liên kết lại với nhau (hình 7), và các oligomer phản ứng thực hiện quá trình nối mạng bằng phản ứng trùng hợp gốc tự do để dính chặt lên nền nhôm. Bản kẽm sau khi ghi ảnh không cần hiện bản bằng dung dịch thuốc hiện truyền thống mà chỉ cần rửa bằng nước thường hoặc đưa lên máy in và rửa bằng dung dịch nước máng.

cong ty in, in an

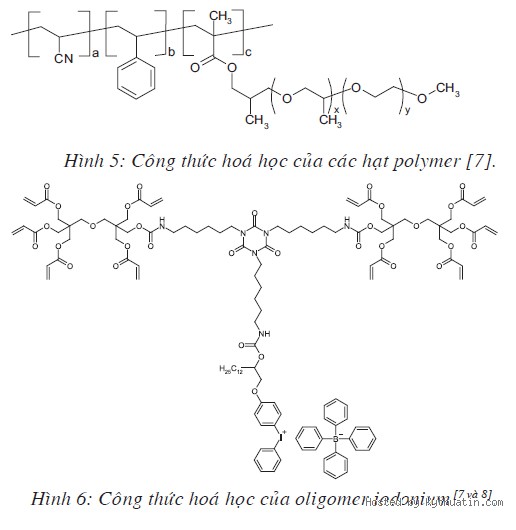

Hình 5: Công thức hoá học của các hạt polymer [
Hình 6: Công thức hoá học của oligomer iodonium [7 và 8].

cong ty in, in an

Hình 7:Ảnh hiển vi điện tử của vùng không ghi hình và vùng ghi hình.
Ưu điểm của loại CTP nhiệt này là cần mật độ năng lượng cho hình ảnh laser (khoảng 150 mJ/cm2) thấp hơn nhiều so với thế hệ 4.
